И.В. Фомин
– ГосНИИРеставрации(г. Москва)
Я.Н.
Викулин - ООО "Инженерная фирма
«ТОР» (г.Дубна,М.О.)
Большинство музейных зданий не оснащены системами
кондиционирования
и вентиляции, а ряде случаев это невозможно по архитектурным и
другим соображениям.
Более того, даже при оснащении системами
кондиционирования и вентиляции, имеет место проблема застойных зон.
Исследования и практика показывают, что естественная вентиляция в
целях
нормализации температурно-влажностного режима(ТВР) и ликвидации
застойных зон может быть организована посредством использования
следующих технических средств:
- Открывающихся элементов(форточки,…) для «регулируемого»
проветривания в соответствии с [1]
-Аэрационных устройств(далее АУ)описанные в ряде публикаций([2]
,[3]).
Первые работы по исследованию и созданию АУ клапанного
типа(«клапаны-хлопушки»)были начаты Н.П.Зворыкиным (Спасский собор
Спасо-Андроникова монастыря) в 60-х годах.
И
уже в 1970г. АУ были установлены в Успенском соборе Княгинина
монастыря во Владимире. В конце 80- х годов
АУ были установлены в соборе Рождества Богородицы Ферапонтова
монастыря. В конце 90-х АУ были установлены в соборе Рождественского
монастыря (16 в.) в Москве и в Успенском соборе(17в) г. Великий
Устюг.
Уже в 2003г.появились -
«Прозрачные» АУ([2] ,[3],фото1,2 ).

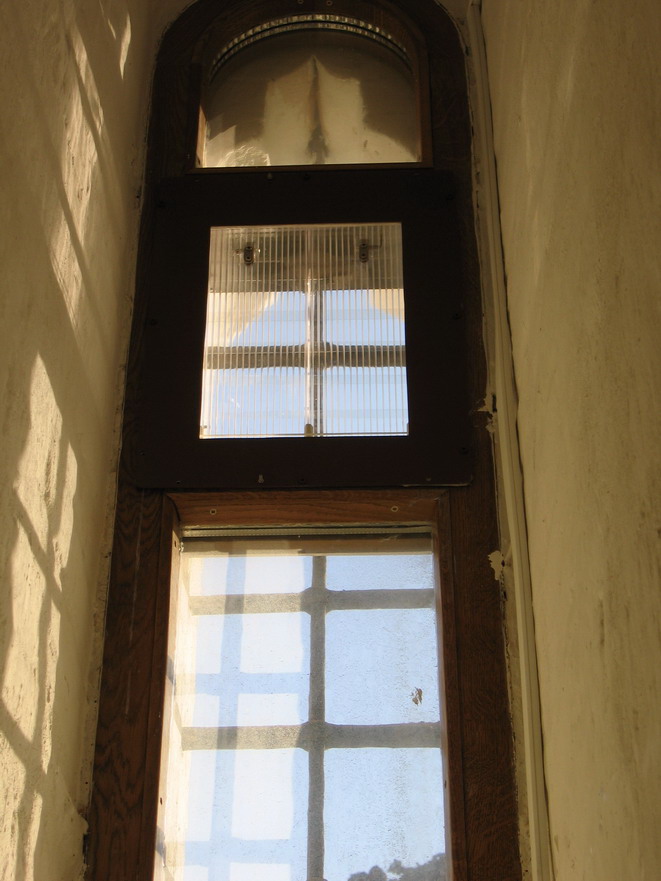

Фото 1
АУ во фрагменте окна 1-го яруса колокольни Иван Великий(г.Москва),вид
изнутри
В практике использования АУ
для нормализации микроклимата в музейных помещениях ,первые АУ
использованы в колокольне Иван Великий(г.Москва,

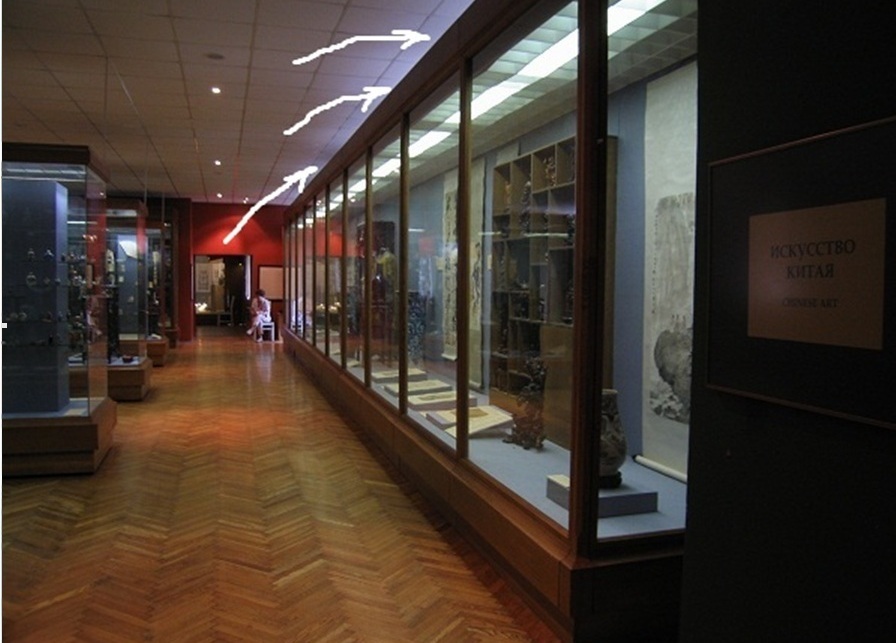

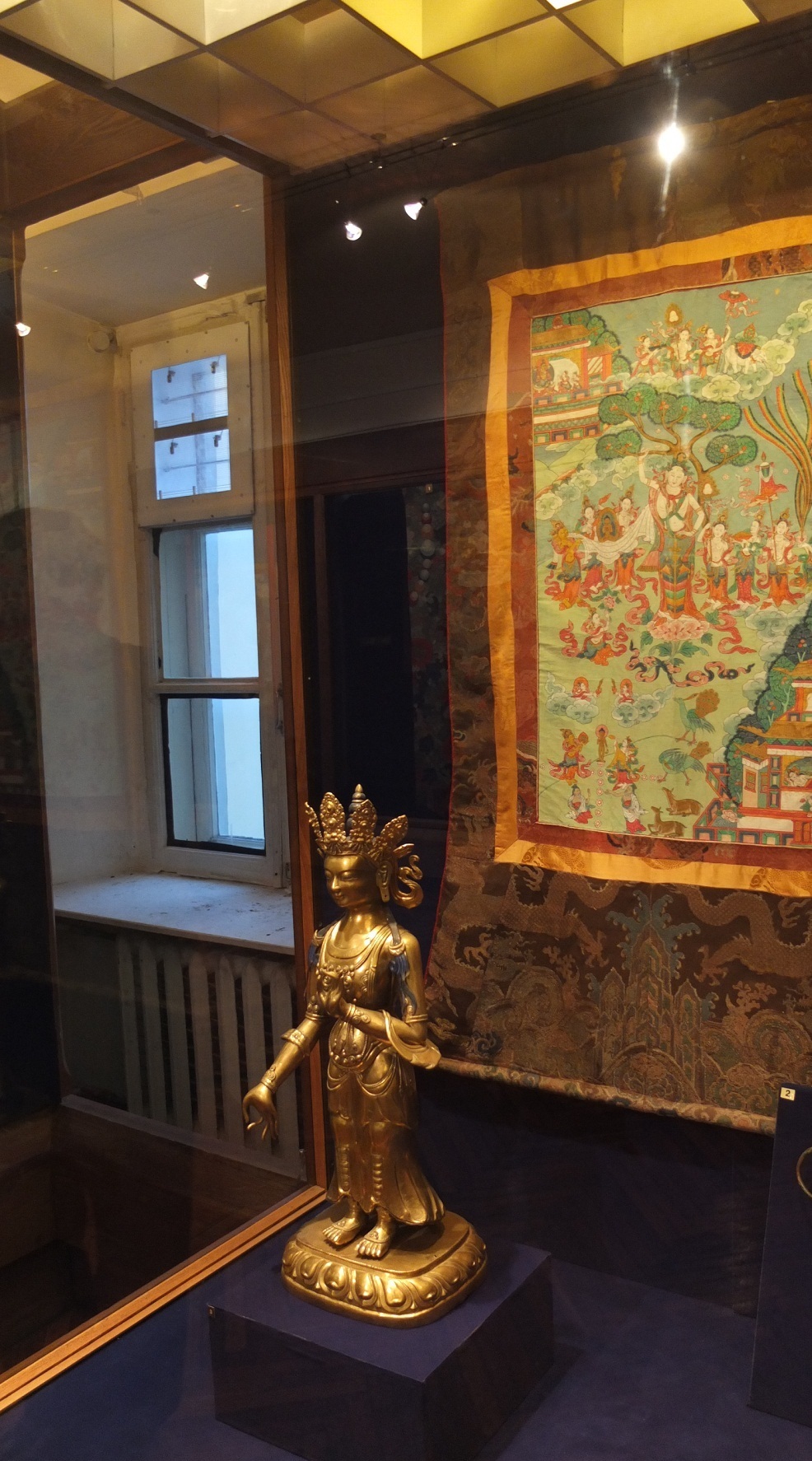

фото 1)в музее искусства народов Востока (г.Москва, фото
2-5).
Фото 2
Фото 3
Фото 4
Фото 5

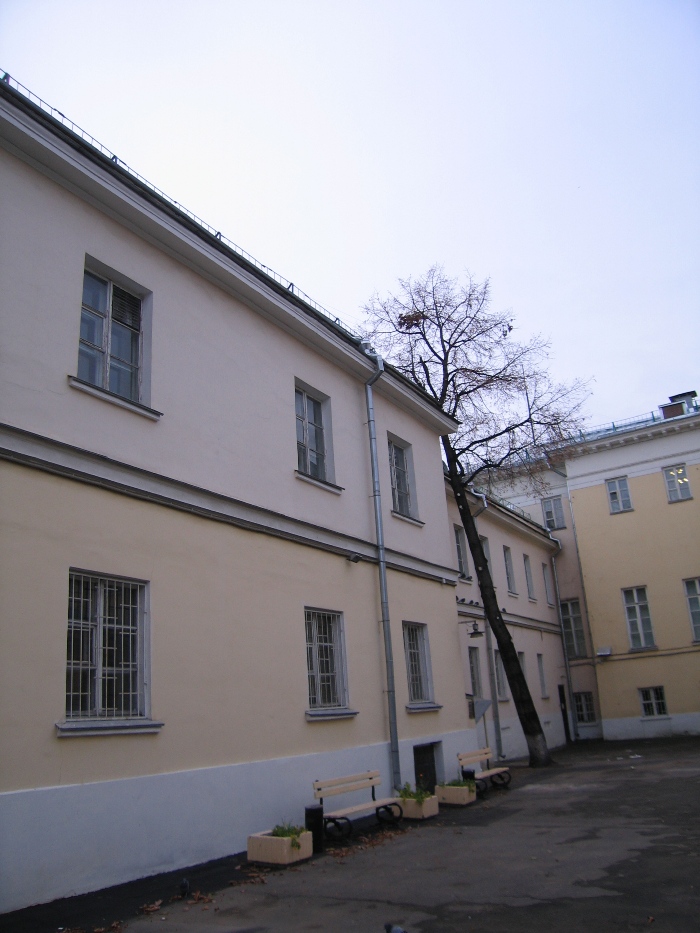

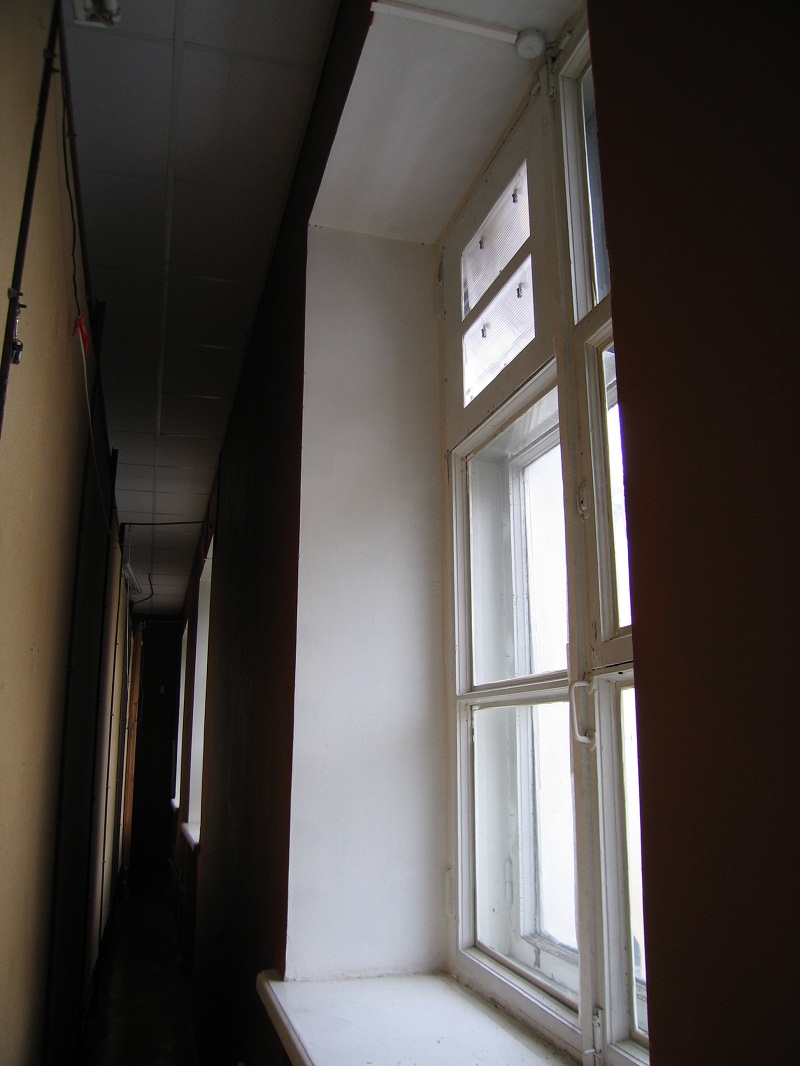

На фото 4,5 показано АУ, установленное в верхнем фрагменте окна зала
№16(2этаж)-экспозиция «Китай»(на фото 4- вид с улицы).
При кажущейся простоте АУ представляет собой достаточно
сложную механическую систему, работающую в условиях воздействия
переменных циклических (возникающих при открытии – закрытии заслонок
АУ) нагрузок, широком диапазоне изменения температуры и влажности
воздушной среды. Кроме того, конструкция АУ не должна нарушать
архитектурный облик здания, должна быть проста в монтаже и надежна в
эксплуатации.
АУ устанавливаются снаружи или изнутри во фрагментах
оконных рам. Количество, расположение и способ установки АУ
определяются рядом факторов:
-объемно-пространственной композицией здания ,
- «розой ветров»,
-устройством оконных блоков,
- удобством технического обслуживания
- минимизацией застойных зон.
Список источников:
1.
Музейное хранение художественных ценностей». Практическое
пособие. ГосНИИР. Москва, 1995г.
2. Фомин И.В.,Cизов Б.Т. «Аэрационное
устройство для памятников гражданской и церковной архитектуры».
Патент №2262642.Приоритет изобретения. 6.11.2003г.
3. И.В. Фомин, Б.Т. Сизов «Использование аэрационных устройств в
системах естественной вентиляции церковных зданий-памятников
архитектуры». Сборник
тезисов 4-го международного научно-практического Симпозиума «Природные
условия строительства и сохранения храмов православной
Руси», г.С-Посад,
Троице-Сергиева Лавра,8-10октября 2009г.
